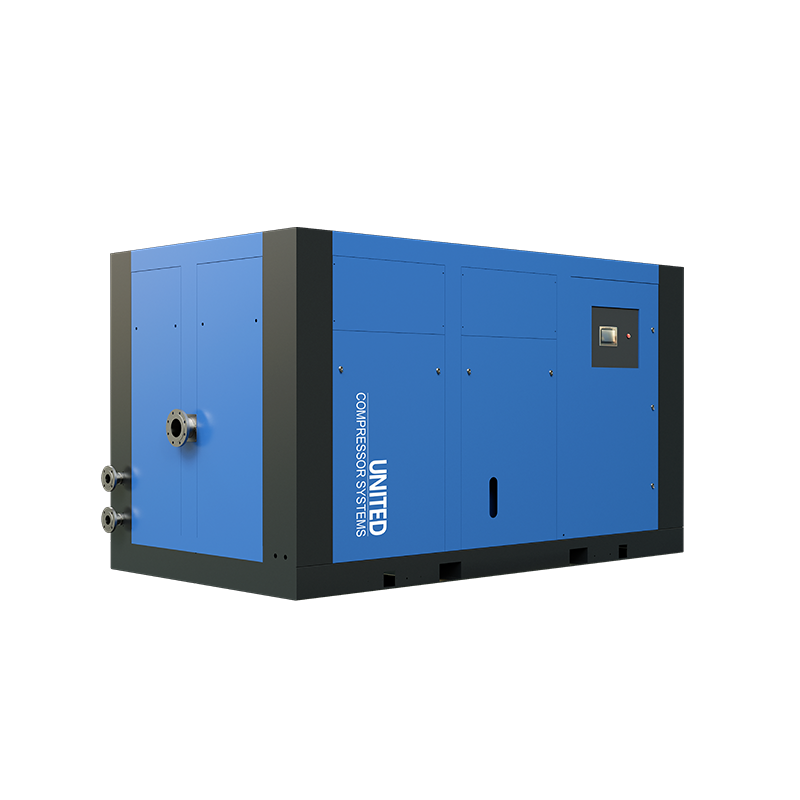

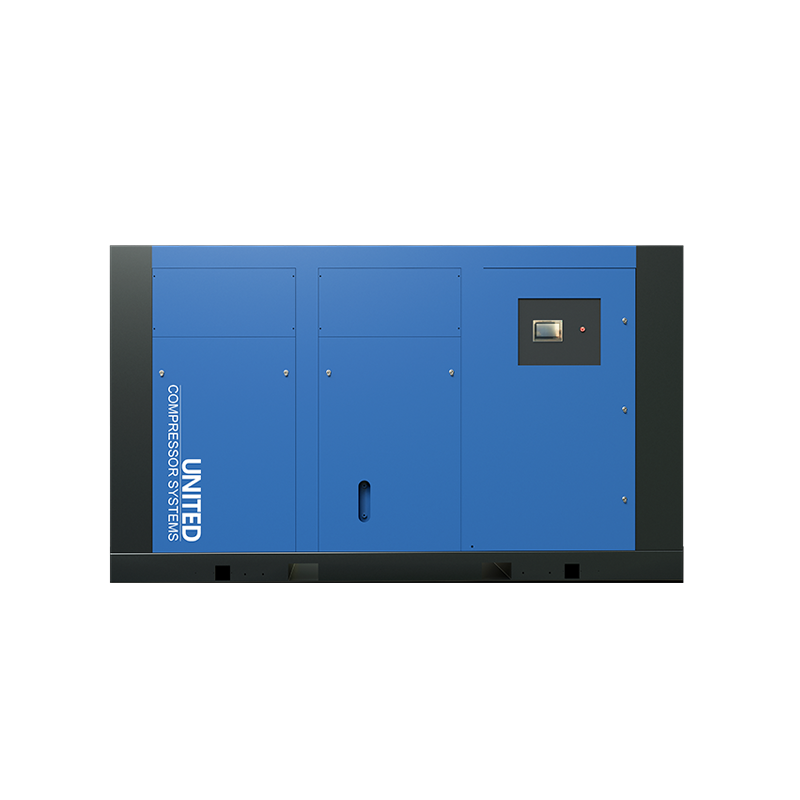

单级定速螺杆空压机

UD Series

工作压力 7-12.5 [bar] 102-181 [psig]
工作气量 0.69-28.5 [m3/min] 24-1006 [cfm]
工作功率 5.5-160 [kw] 7-215 [hp]

产品描述

UCS拥有一系列螺杆压缩机,功率5.5~630kW,FAD 0.69~120m3/min,压力范围0.2~1.5MPa。在UCS,我们还提供空压站的设计、制造、培训操作、节能技术改进和定制类型等服务。全心全意为客户服务的理念,使我们的步伐稳健而悠远。

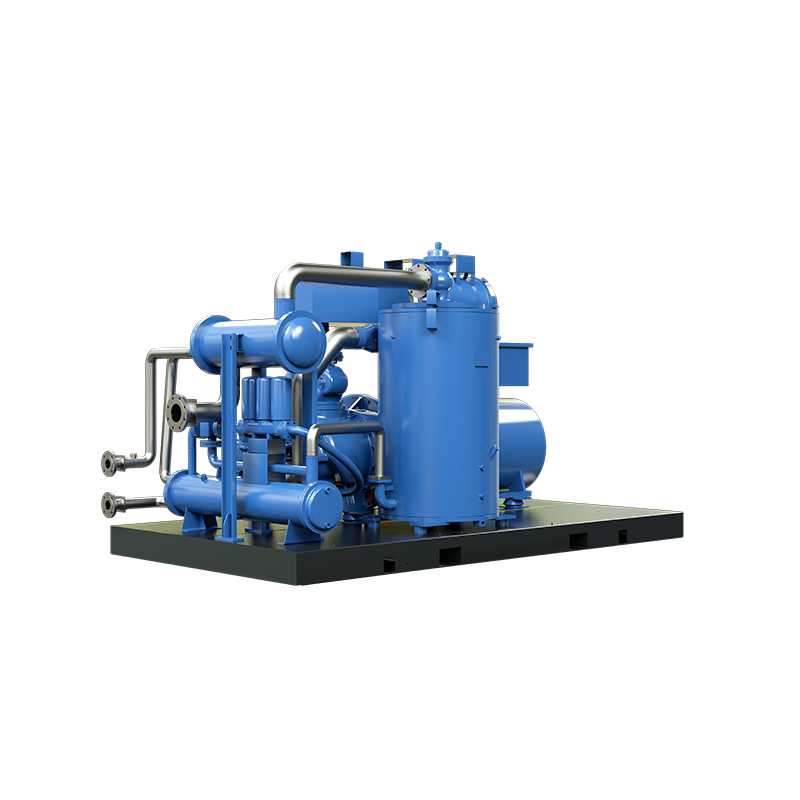

节能主机

·       空压行业高度认可UCS主机以其精巧的设计和精密的制造。

·       采用大直径和平衡的长径比的螺杆转子,基于新的第四代转子型线进行更效率的优化设计,使接触面、接触线、泄漏三角和流体动力特性转子达到最佳性能,进一步提高了容积效率。该螺杆转子因此具有高绝热效率和低功耗。

·       采用进口大型重型轴承,独特的轴承布局,在保证轴承刚性的同时,大大提高了承载能力,延长了使用寿命,即使在极端条件下也能保持高可靠性。

·       螺旋槽唇形轴封与高级轴承钢制成的轴套配合,保证了轴封和轴套的耐磨性。轴封具有泵送功能,可靠性高,抗泄漏。

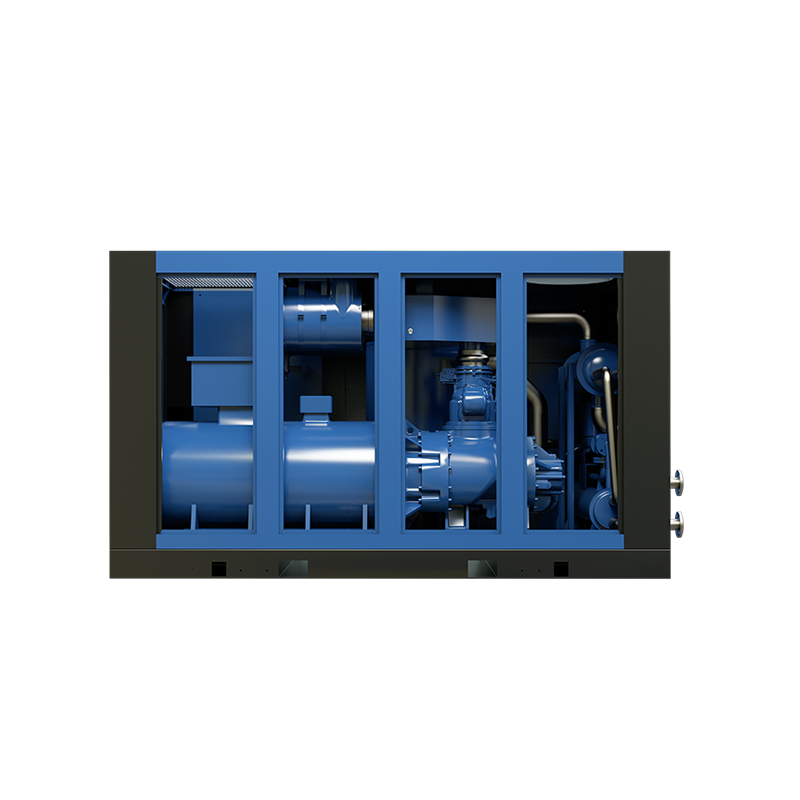

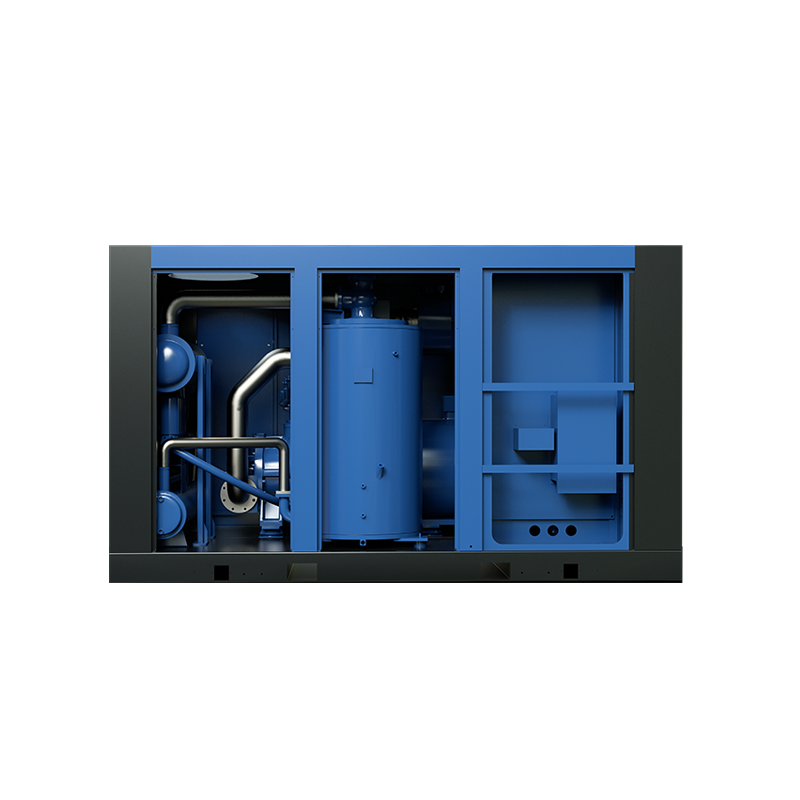

柜体结构设计

柜体结构分为冷却室和加热室,散热效果更好。 所有功能部件均位于冷却部分,以延长使用寿命。



合理的布局设计获得了国家专利,集成了电气机构,无需现场基础即可轻松操作和安装。 在内部,冷却室和加热室互不影响,扩大了机柜的内部空间。 优化的内部空气循环确保所有功能部件的全面冷却,延长其使用寿命。 外部采用封闭式可拆卸箱体,内置优质阻燃隔音海绵,有效降低噪音。



这种结构设计符合环保要求,维修方便。


易损部分

微粒空气 (HEPA) 过滤:

由美国唐纳森提供支持的重型空气过滤系统,对于大于 3μm 的颗粒物的过滤精度高达 99.9%。 适用于各种重粉尘环境。


机油滤清器:

唐纳森机油滤清器,洁净过滤等级高,有效保护主机轴承安全运行,延长主机使用寿命。


油气分离系统:

欧式设计油气分离芯,玻璃纤维滤材,寿命长,效率更高,无需频繁更换。 集料分离芯与回油装置协同工作,有效回收和循环润滑油,避免油液过喷,确保压缩机排气含油量≤2ppm。


所有新的温度控制和油过滤器组合阀

该专利授予设计将温控阀和滤油阀集成在一起,使内部管道连接更加简洁,泄漏点更少,降低了故障的发生率。 更重要的是,它进一步降低了压降,更加节能,避免了滤油机底座和温控阀分体安装时管子振动断裂、泄漏等障碍。


温度控制阀

由英国 AMOT 提供支持

精确控制回油温度在65°C。 回油温度过高,会破坏油膜,导致油品变质、冷却和密封性变差,也会迅速积碳; 油温过低,水与空气分离,油液乳化变质,影响主机使用寿命。 因此,温度控制值是我们压缩机稳定运行的关键保证。


EPC智能控制系统

UCS 压缩机配备电子压力控制器 (EPC),以保证机器的自动智能运行。 进气阀通过检测排气压力、温度等传感器数据,将排气压力控制在预设压力的上下限之间,输出稳定的压力。 当压缩机空转时间过长时,系统会在需要供气时自动停机并重新启动,既能输出恒压,又能达到节能的目的。 同时,系统可以快速诊断运行过程中的所有现场故障,最大限度地保证压缩机的可靠运行,延长使用寿命。

本地控制

·       中英文显示语言,轻触按键,菜单操作直观、快捷、方便。

·       用户可在运行过程中对星三角切换、启动、加载、停机、超压等延时时间进行预设和控制。

·       允许用户查看和管理现场故障。

·       用户可以通过分类类型和发生次数来存储和搜索历史故障。

·       用户可以通过分类类型和发生次数来存储和搜索历史故障。

·       用户可累计存储运行时间、加载时间、卸载时间、过滤服务时间。

·       用户可以在运行过程中随时查看所有预设参数和累计时间。

·       用户可以根据需要修改和存储参数到预设值。

联动控制

用户可以设置一台压缩机作为主机,一台压缩机作为从机或备用机(最多16台),构成多台压缩机的联动控制。

采用EPC,自动调整每台压缩机的启停顺序,平衡每台压缩机的累计工作时间,确保经济稳定的供气。

遥控

分布式控制系统(DCS)通过无源干接点远程控制开机、关机、故障输出和预警信号。

主计算机控制

·       主控计算机远程联锁控制两台或多台压缩机,采集并显示现场信号,协调控制和计算机操作。用户通过设置上位机参数,可以随时获得对压缩机组的综合管理,在设定的压力范围内获得稳定的压缩空气。

·       采集和显示大量现场数据

·       生动的图形界面

·       生动的图形界面

·       将重要数据记录到数据库中

·       自动生成数据历史报告供以后分析

·       压缩机控制器运行参数设置

·       压力、温度等参数的趋势曲线

·       实时和历史报警

·       操作是权限安全的。需要密码才能进行基本操作。

·       单台压缩机机组测试

·       压缩机易损件保养或更换提醒

Master Computer Control.jpg

* UCS COMPRESSOR根据用户的实际需要提供多种PLC系统集中控制方案,通过IPC、LCD和组态软件实现人机界面,并与用户系统中的DCS通讯进行远程监控,具有以下优点:多联控制和独立扎实的开发能力。

专利保护

通过不断的研发投入,产品开发和新技术应用步伐加快。目前,UCS已注册近百项国家专利,涵盖压缩机关键技术、集成布局和零部件集成改进。这些专利解决了一系列压缩机问题,例如不同运行条件下的内部温度升高和维护困难。通过独特的设计和集成,设备能更好地满足使用要求和服务,符合环保要求,充分展示了产品的优良品质。

质量保证

2003年,UCS压缩机通过了ISO9001质量管理体系和ISO14001环境管理体系认证。公司严格遵循克罗斯比“第一次做对”的质量要求,坚持“零缺陷”的工作标准,以“生产有缺陷的产品是不道德的”作为衡量质量的标准。 UCS一直致力于产品的持续改进。
